Měření vaček

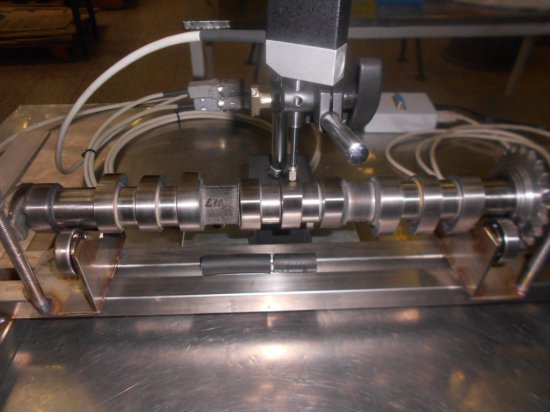

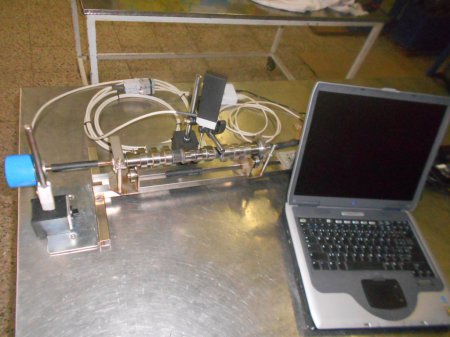

Při návrhu a výpočtu rozvodového mechanismu se neobejdeme bez přesného změření tvaru vačky, resp. závislosti zdvihu ventilu na pootočení kliky. Toto měření provádíme na meřícím zařízení. Výstupem je tabulka ve formátu .xls, kterou použijeme pro další výpočty optimalizace tvaru vačky nebo pro návrh jiné vačky.

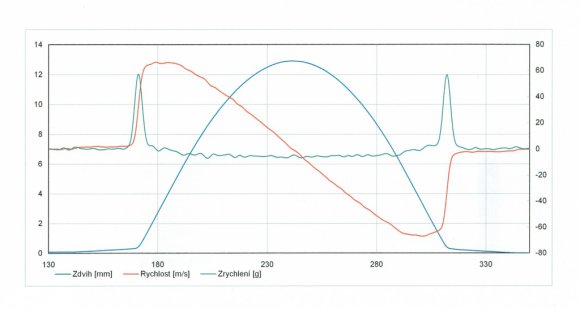

Výsledkem měření je tento graf.
Zavislost zdvihu, rychlosti a zrychleni ventilu na úhlu otočení
